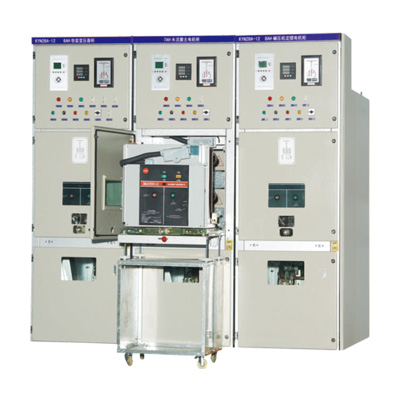

KYN28A-12高壓開關柜的基本組成結構：

KYN28A-12高壓開關柜被大量應用于電力系統中。下面主要介紹下KYN28A-12高壓開關柜的基本組成結構：
一、KYN28A-12高壓開關柜基本結構：
1、KYN28A-12高壓開關柜由固定的柜體和可移開的真空斷路器手車組成，固定的開關柜柜體分為四個小室：母線室、斷路器室、電纜室和低壓室；
2、開關柜的基本柜型為進線柜和饋線柜。除基本柜型外，還有其它派生方案，如母線分段柜、計量柜、PT 柜、所用變柜等；
3、此外，尚有配置固定式負荷開關、真空接觸器手車、隔離手車等方案；
4、開關柜靠墻或面對面安裝，可充分滿足現場的具體要求；
5、在母線分段系統中，必須有兩臺專用的開關柜，即帶有斷路器手車的母線聯接柜和隔離柜(也可是 PT 柜或計量柜)。

KYN28A-12高壓開關柜進/出線柜基本結構剖面圖
KYN28A-12高壓開關柜隔室：
A：母線室；
B：斷路器室；
C：電纜室；
D：低壓室；
KYN28A-12高壓開關柜主要零部件：
1、母線；2、絕緣子；3、靜觸頭；4、觸頭盒；5、電流互感器； 6、接地開關； 7、電纜終端； 8、避雷器；9、零序電流互感器； 10、斷路器手車：滑動把手、鎖鍵（聯到滑動把手）、控制和保護單元、穿墻套管。
KYN28A-12高壓開關柜主要附件：
13、絲杠機構操作孔；14、電纜夾；15.1、電纜密封圈；15.2、連接板；16、接地排；17、二次插頭；17.1、聯鎖桿；18、壓力釋放板；19、起吊吊環；20、運輸小車；20.1、鎖桿；20.2、調節輪；20.3、導向桿。
KYN28A-12高壓開關柜柜體外形尺寸:( 標準架空進出線方案；電纜進出線方案)：
1、電纜進出線及聯絡柜標準方案: 寬800(1000)×深1500×高2300；
2、架空進出線標準方案: 寬800(1000)×深1660×高2300；

二、KYN28A-12高壓開關柜外殼和隔板：
1、開關柜的外殼和隔板由優質鋼板(包括 2mm 厚的敷鋁鋅板和 2mm 厚的鍍鋅板，門板選用 2mm 厚的冷軋鋼板表面噴漆)制成，具有很強的抗氧化、耐腐蝕功能，且剛度和機械強度比普通低碳鋼板高。其堅固的結構和足夠的強度能承受柜內元器件的重量、由操作引起的震動等。外殼為敷鋁鋅鋼板，不必涂漆便具有很強的抗腐蝕與抗氧化能力，永不生銹。
2、三個高壓室(母線室、斷路器室和電纜室)的頂部都裝有壓力釋放板，該壓力釋放裝置由電流大小決定的，其中主母線電流 1000A 及以下的母線室泄壓板選用平實板；
（1）主母線電流 1000A-2500A 母線室泄壓板選用平網板；
（2）主母線 3150A 及以上的選用 M 形的網板；
（3）斷路器室泄壓板 1000A 及以下選用平實板；
（4）1000A-1250A 選用平網板，1600A 及以上(包括所用變柜和 PT 柜)選用 M 形網板；
（5）電纜室泄壓板斷路器手車 1000A 及以下選用平實板；
（6）1000A-2500A 包括所用變選用平網板，3150A 及以上選用 M 形網板；
3、壓力釋放板一端通過鋼螺絲固定，另一端用塑料螺絲固定；
4、當開關柜出現內部故障(產生電弧)時，高壓隔室內氣壓升高，由于柜門緊閉并可靠密封，高壓氣體將沖開壓力釋放板釋放出來；
5、電纜室門和斷路器室門是分開的，各自帶有防爆玻璃制成的觀察窗；
6、相鄰的開關柜由各自的隔板隔開，拼柜后仍有空氣緩沖層，可以防止開關柜被故障電弧貫穿熔化；
7、低壓室 D 裝配成獨立隔室，與高壓區域分隔開；
8、隔板將斷路器室 B 和電纜室 C 隔開，即使斷路器手車移開（此時活門會自動關閉），也能防止操作者觸及母線室 A 和電纜室 C 內的帶電部分；
9、卸下緊固螺栓就可移開水平隔板，便于電纜密封終端的安裝。
10、母線室后封板、大彎板帶活門的插頭板形成了開關柜內部隔離，甚至當母線發生故障燃弧時，開關柜內部隔板也能保證接近斷器室和電纜室內人員的安全；
12、低壓室(儀表室)通過儀表室隔板，與高壓部分分隔開。且在端柜發生內部故障電弧時，對電弧具有機械和熱防護能力；
13、低壓室(繼電器室)通過儀表室隔板，與高壓部分分隔開；
14、在一個開關柜排列的兩端，終端蓋板(端封板)不僅能保證開關設備表面的美觀，而且在端柜發生內部故障電弧時，對電弧具有機械和熱防護能力。
